---> 9/9 SALA CONFIGURABLE. Teatros del Canal. Navarro Baldeweg Asociados SLP. Madrid. Proceso de Ideación Gráfica, Ejecución, estudios de Geometría, Replanteos de obra y Estructura. 2002-2008

Croquis de trabajo. Sección. Dibujo: Juan Navarro Baldeweg y Julio Martínez Calzón

Sección por Sala. Dibujo de Ejecución y Replanteo Geométrico de obra. Justo Ruiz Granados

Dibujo y Fotografía del alzado por hombros y chácena

Sección Transversal. Dibujo de trabajo Equipamiento Escénico

Gradas/Muebles de alzado recogidos y desplegados en configuración italiana. Fotos ACS

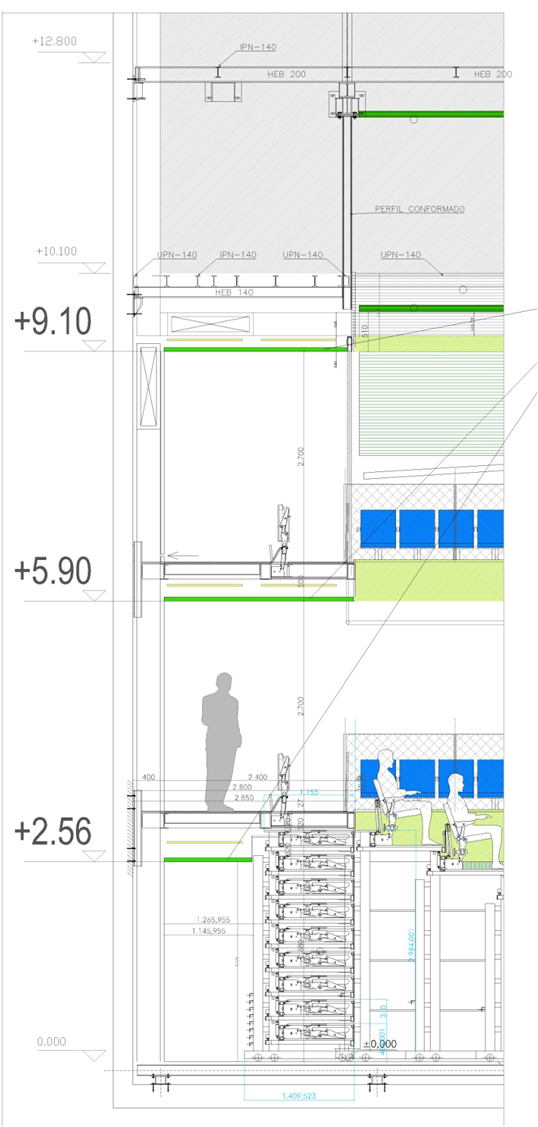

Sección por balcones perimetrales.

Axonométrica constructiva de platea

Axonométriva constructiva de hombros y chácena

Fotografía ACS

Configuración Central. Máxima ocupación. Estructura Escénica.

Configuración en Salón o Pabellón. Estructura Escénica.

Posibles Configuraciones Escénicas

Techos móviles acústicos

Preparación de los techos acústicos y foso de orquesta previo a una representación escénica

Estudios de Iluminación

Foto ACS

Foto Justo Ruiz Granados

Foto ACS

Foto Justo Ruiz Granados
